Jak dobrać rozstaw podpór pod płytę warstwową ścienną – kompleksowy przewodnik z uwzględnieniem obciążenia wiatrem
Właściwy rozstaw podpór pod płytę warstwową ścienną to jedno z najważniejszych zagadnień w projektowaniu obudowy budynków przemysłowych i magazynowych. Celem tego artykułu jest dokładna analiza czynników wpływających na ten parametr – ze szczególnym uwzględnieniem obciążeń wiatrowych, które w Polsce potrafią się znacznie różnić w zależności od lokalizacji.
Dlaczego rozstaw podpór jest tak ważny?
- ✅ Zapewnia stabilność konstrukcji ściennej
- ✅ Chroni płytę przed nadmiernym ugięciem maksymalne ugięcie płyty zgodnie z wytycznymi może dochodzić do L/150 - czyli płyta warstwowa długości 6m, może mieć maksymalne ugięcie 4 cm, a w przypadku L/200 - 3cm. Naszym celem jest dobranie takiej grubości płyty uwzględniając obciążenie wiatrem, aby nie dopuścić do granicznego ugięcia płyty warstwowej.
- ✅ Ma kluczowy wpływ na trwałość i szczelność całej przegrody
Obciążenie wiatrem – kluczowy czynnik

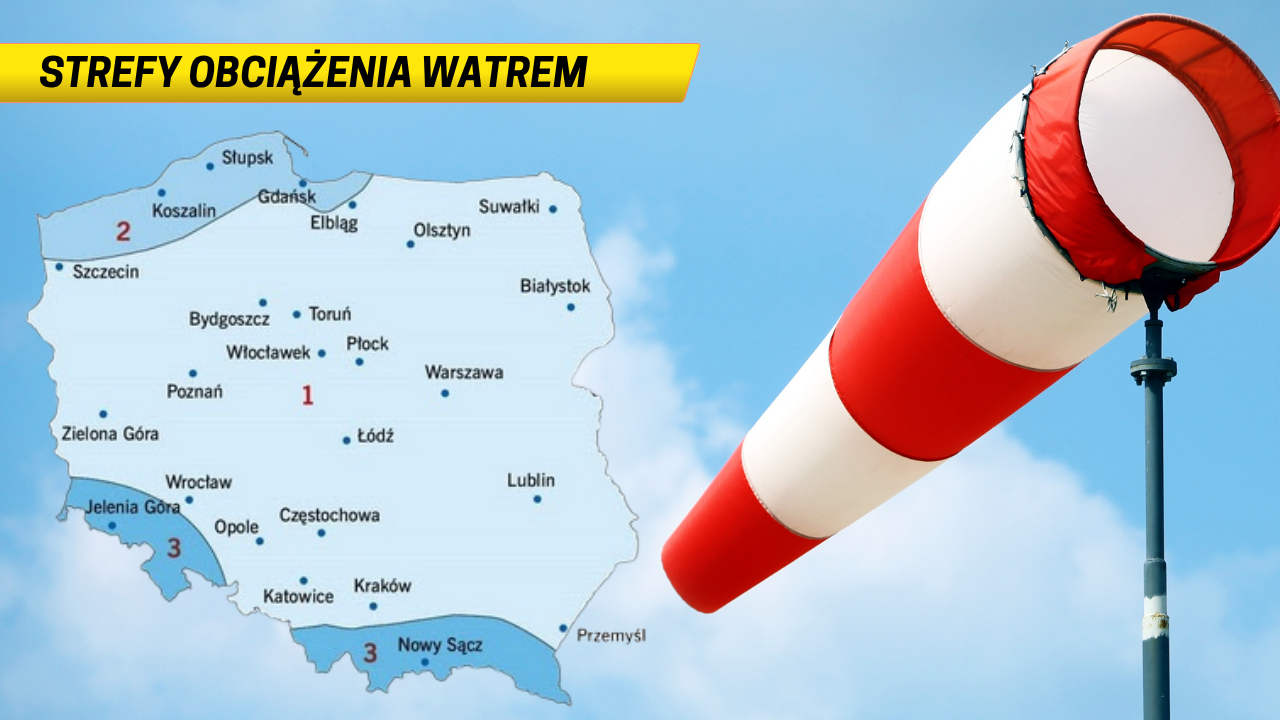

Zgodnie z normą PN-EN 1991-1-4, Polska została podzielona na trzy strefy wiatrowe. Różnice w dopuszczalnym ciśnieniu wiatru między strefą 1 a 3 mogą dochodzić do 90%. Obciążenie zależy też od:
- 🔹 Wysokości budynku nad poziomem morza
- 🔹 Ekspozycji (czy budynek jest osłonięty czy wolnostojący)
- 🔹 Wysokości ściany – im wyższa, tym większe siły działają
- 🔹 Typu terenu – miejski, wiejski, przemysłowy
- 🔹 Strefy ściany – narożniki są szczególnie narażone
Typy sił działających na płytę
Obciążenie wiatrem to nie tylko parcie (napór wiatru), ale również ssanie (działające w przeciwnym kierunku, powodujące „odrywanie” płyty). Te dwa rodzaje sił muszą być brane pod uwagę przy projektowaniu rozstawu podpór. Efekt ten jest bardzo widoczny w halach namiotowych pokrytych plandekami, gdzie na jednej ścianie budynku plandeka jest "wciskana" do budynku pod wpływem parcia wiatru, a jednocześnie na drugiej elewacji odchodzi od budynku. To właśnie wpływ na jednej elewacji parcia wiatru, przy jednoczesnym działaniu ssania wiatru na innej elewacji.
Grubość płyty i okładzin a odporność na wiatr
Im grubsza płyta warstwowa, tym większą sztywność oferuje – to oczywiste. Ale równie ważna jest grubość okładzin stalowych. Standardowo w Polsce stosuje się układ blach w płycie warstwowej strona zewnętrzna 0,5/ strona wewnętrzna 0,4 mm, ale w strefach narażonych na intensywne wiatry warto rozważyć okładziny grubsze, np. 0,5/0,5 mm.
Układ statyczny – jednoprzęsłowy czy wieloprzęsłowy?
Układ statyczny decyduje, jak płyta pracuje pod obciążeniem:
- ✅ Jednoprzęsłowy: płyta oparta tylko na dwóch końcach
- ✅ Wieloprzęsłowy: dodatkowe podparcie w środku – lepsze właściwości mechaniczne
Tabela orientacyjnych rozpiętości (dla wiatru strefy 1, ekspozycja w obszarze miejskim). Dotyczy maksymalnego rozstawu jednego przęsła.
| Grubość płyty | Układ jednoprzęsłowy | Układ wieloprzęsłowy |
|---|---|---|
| 60 mm | 3,0 m | 3,5 m |
| 80 mm | 4,0 m | 4,3 m |
| 100 mm | 5,8 m | 6,1 m |
| 120 mm | 6,2 m | 6,5 m |
📌 Warto podkreślić, że są to tylko orientacyjne wartości – w przypadku płyt II gatunku każdy element powinien być oceniony indywidualnie pod kątem uszkodzeń.
Dlaczego warto skonsultować się z projektantem?
Ilość czynników wpływających na rozstaw podpór jest ogromna. Projektant, mając dane lokalizacyjne, warunki klimatyczne, typ obiektu i układ konstrukcyjny, może dobrać optymalne parametry rozstawu – zapewniając jednocześnie trwałość i bezpieczeństwo konstrukcji.
Podsumowanie i zalecenia
- ✅ Zawsze uwzględniaj strefę wiatrową i typ terenu
- ✅ Sprawdzaj grubość płyty i okładzin
- ✅ Uwzględniaj układ statyczny – jednoprzęsłowy vs. wieloprzęsłowy
- ✅ Nie stosuj rozstawów z tabeli do płyt II gatunku
❗ Płyty warstwowe II gatunku – ograniczona nośność, większe ryzyko
Choć płyty warstwowe II gatunku często kuszą atrakcyjną ceną, ich parametry techniczne i nośność mogą znacząco odbiegać od specyfikacji produktów pełnowartościowych (I gatunku). Powodem ich zaklasyfikowania jako drugiego gatunku są najczęściej:
- 🔹 niepełna przyczepność okładzin,
- 🔹 wady pianki PIR - nieodpowiednia gęstość lub gorsze parametry na ściskanie,
- 🔹 uszkodzenia mechaniczne, zagniecenia, mikropęknięcia,
- 🔹 różnice wymiarowe, odchyłki prostoliniowości lub grubości,
- 🔹 niejednorodność piany PIR.
Te cechy bezpośrednio wpływają na spadek nośności i sztywności całej płyty, przez co nie można stosować ich przy takich samych rozstawach podpór, jak przy płytach pełnowartościowych.
Jeśli planujesz inwestycję z wykorzystaniem płyt warstwowych, skontaktuj się z naszymi doradcami – pomożemy w doborze płyty, wycenie oraz ustaleniu rozstawu konstrukcji.
