Jak zamontować płytę warstwową ścienną poziomo czy pionowo?
Płyty warstwowe, znane również jako płyty obornickie, są popularnym rozwiązaniem stosowanym w budowie hal przemysłowych, magazynów oraz obiektów użyteczności publicznej. Często pada pytanie: czy lepiej montować płyty ścienne w układzie pionowym czy poziomym? Odpowiedź zależy od kilku kluczowych czynników – technicznych, estetycznych i ekonomicznych. Wybór kierunku montażu płyty warstwowej ściennej — poziomo czy pionowo — to jedna z pierwszych decyzji, które musi podjąć inwestor, architekt lub wykonawca. Choć może się wydawać kwestią estetyczną, ma ona ogromne znaczenie dla kosztów, technicznych parametrów budynku oraz trwałości elewacji.
Płyty warstwowe to gotowe elementy budowlane, składające się z dwóch okładzin stalowych oraz rdzenia izolacyjnego, najczęściej z pianki PIR lub wełny mineralnej. Są to elementy samonośne, co oznacza, że przenoszą własny ciężar i obciążenia wiatrem bez dodatkowej konstrukcji, o ile spełnione są określone warunki montażowe i konstrukcyjne (odległość między podporami - w układzie poziomym słupami ram głównych obiektu, w przypadku układu pionowego dodatkowej ryglówki mocowanej do konstrukcji słupów głównych).

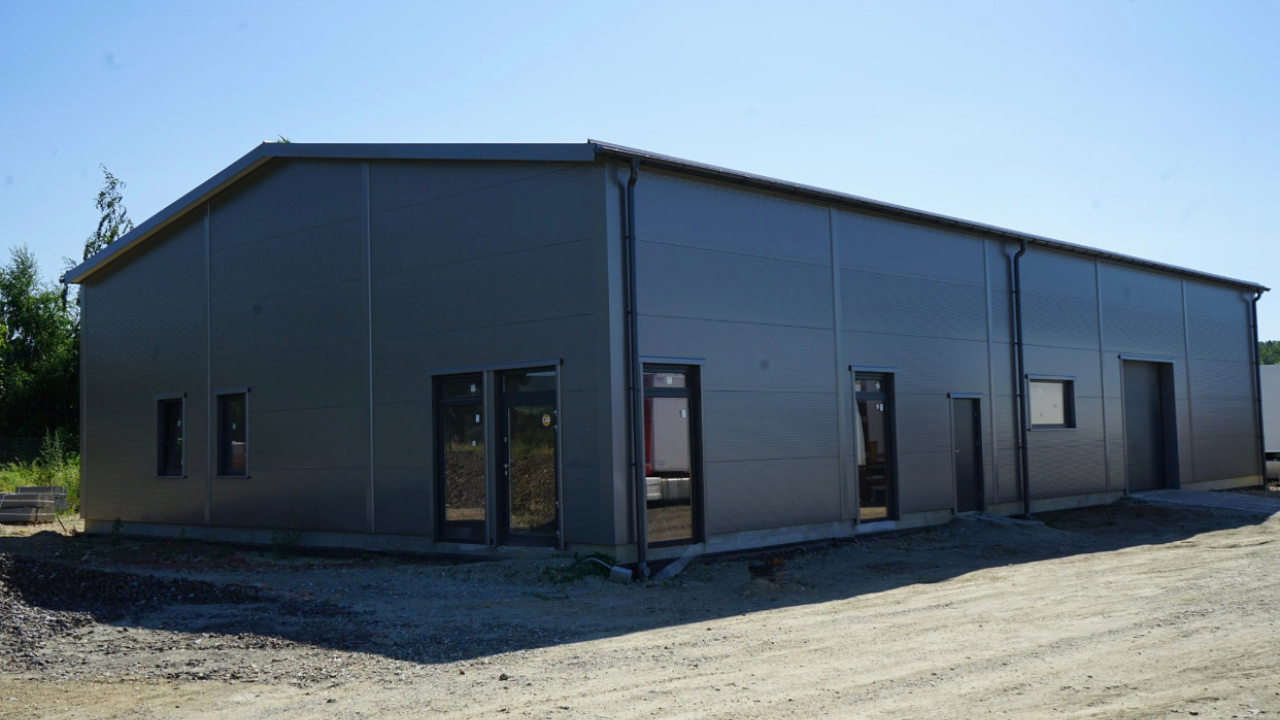

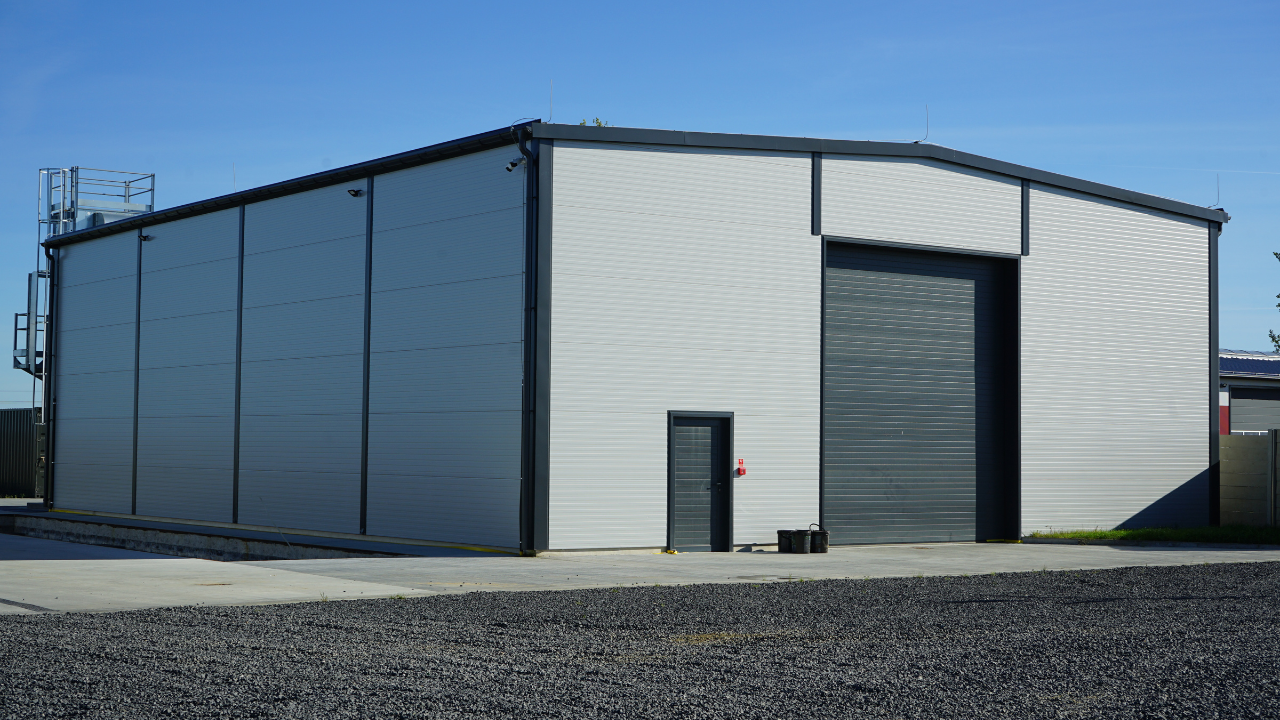

Zalety montażu poziomego
- ✅ W pełni wykorzystujemy samonośność płyty – można montować bez dodatkowej konstrukcji wsporczej (ryglówki).
- ✅ Najczęściej projektowane hale mają rozstaw słupów co 6 m – idealnie pasuje do poziomego montażu - płyty ścienne o grubości 100 lub 120mm najczęściej stosowane dla takich obiektów są samonośne właśnie dla takich układów).
- ✅ Najniższy koszt montażu – brak potrzeby inwestowania w podkonstrukcję.
Zalety montażu pionowego
- ✅ Estetyka – lepsze proporcje wizualne przy niskich i długich budynkach.
- ✅ Lepsze dopasowanie przy nietypowych wysokościach elewacji.
- ✅ Możliwość zachowania parametrów ogniowych w zakresie odporności ogniowej EI– płyty warstwowe ścienne z rdzeniem PIR (najczęściej obecnie stosowane) zachowują pełne parametry ogniowe w przypadku, kiedy mają podporę minimum co 4m.

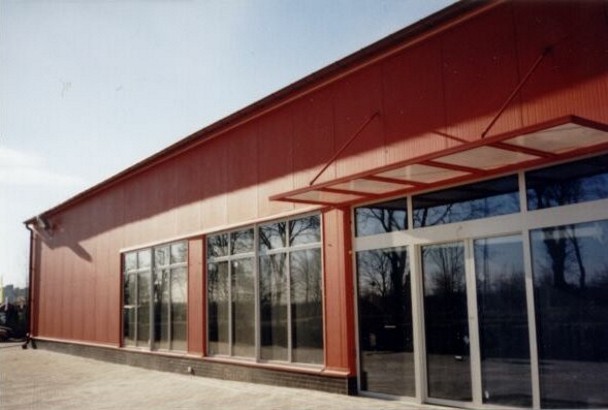

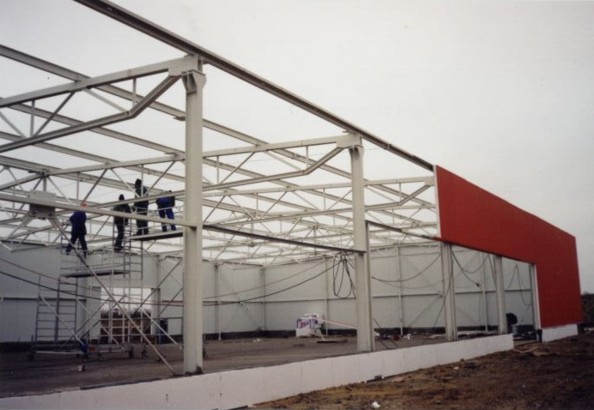

Przykładowy montaż płyty w układzie pionowym
Porównanie układów montażu płyt warstwowych
| Cecha | Układ poziomy | Układ pionowy |
|---|---|---|
| Koszt montażu | ✔️ niższy (brak reglówek) | ❌ wyższy (potrzebna reglówka) |
| Wymagania konstrukcyjne | ✔️ brak dodatkowej konstrukcji | ❌ potrzeba dodatkowej konstrukcji wsporczej |
| Parametry ogniowe (dla PIR) | ❌ mogą być niespełnione przy rozstawach >4 m | ✔️ łatwiej utrzymać przez montaż ryglówki co 4m. |
| Dopasowanie do wysokości elewacji | ❌ możliwe odpady lub nieestetyczne przycięcia | ✔️ większa elastyczność dopasowania wysokości |
| Estetyka w niskich budynkach | ❌ może pogłębiać wrażenie „rozciągnięcia” | ✔️ optycznie podnosi elewację |
Problemy z długością płyt przy układzie poziomym
Przykład praktyczny: jeśli hala ma wysokość 4300 mm, a moduł płyty to 1000 mm, otrzymujemy 4 pełne płyty i jedną przyciętą na górze (np. 300 mm). Efekt? Estetyczny dyskomfort i większy odpad materiałowy. Podobna sytuacja jest przy innym dostępnym module 1150mm. W tej sytuacji lepiej zastosować układ pionowy płyty warstwowej
Ograniczenia ogniowe przy długich płytach z rdzeniem PIR
Płyty PIR mogą utracić właściwości ogniowe, jeśli są stosowane w długościach powyżej 4 m bez odpowiedniego podparcia. W układzie poziomym – gdzie płyta biegnie od słupa do słupa (np. 6 m) – może być konieczna zmiana na układ pionowy, by zachować wymagania ogniowe.
🔥 Parametry ogniowe a długość płyt
W przypadku budynków, w których wymagane są parametry odporności ogniowej, sprawa komplikuje się. Płyta PIR 100 mm lub 120 mm zamontowana poziomo na odcinku 6 metrów (pomiędzy ramami) nie spełni wymagań odporności ogniowej.
| Grubość płyty | Maks. długość zachowująca EI | Montaż poziomy – 6 m | Parametr ogniowy zachowany? |
|---|---|---|---|
| 100 mm | do 4 m | NIE | ❌ |
| 120 mm | do 4 m | NIE | ❌ |
| 100–120 mm | pionowy z ryglówką co 4 m | TAK | ✅ |
Wskazówki projektowe
- 🔹 Sprawdź wysokość hali i dostępne moduły płyt (1000 mm, 1150 mm) i upewni się, że nie będzie dużego odpadu płyty co spowoduje zły efekt wizualny.
- 🔹 Oceń estetykę – jak układ wpłynie na wygląd fasady.
- 🔹 Przeanalizuj, czy wymagane są certyfikaty ogniowe – i dostosuj układ do podparć.
- 🔹 Uwzględnij kolor płyt – ciemne kolory w pionie > 9 m mogą powodować pofalowania.
Podsumowanie
Zarówno układ poziomy, jak i układ pionowy montażu płyt warstwowych ściennych mają swoje uzasadnienie. Wybór powinien zależeć od:
- ✅ konstrukcji hali
- ✅ wymagań ogniowych
- ✅ planowanego efektu wizualnego
- ✅ dostępnego budżetu
📌 Kiedy wybrać układ poziomy?
- 🔹 Gdy zależy nam na niższych kosztach montażu
- 🔹 Gdy projekt nie przewiduje wymagań ogniowych
- 🔹 Gdy ściany są pełne i mają równą wysokość pasującą do modułu płyty 1000 lub 1150mm.
📌 Kiedy wybrać układ poziomy?
- 🔹 Gdy elewacja ma wiele otworów (bramy, drzwi, okna)
- 🔹 Gdy konieczne są parametry ogniowe
- 🔹 Gdy zależy nam na estetyce i proporcjach budynku. ( dotyczy to niskich i długich budynków)
- 🔹 Gdy wysokość hali nie pasuje do modułów płyty
