Płyta warstwowa ścienna z wełny mineralnej STANDARD 160 mm
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis

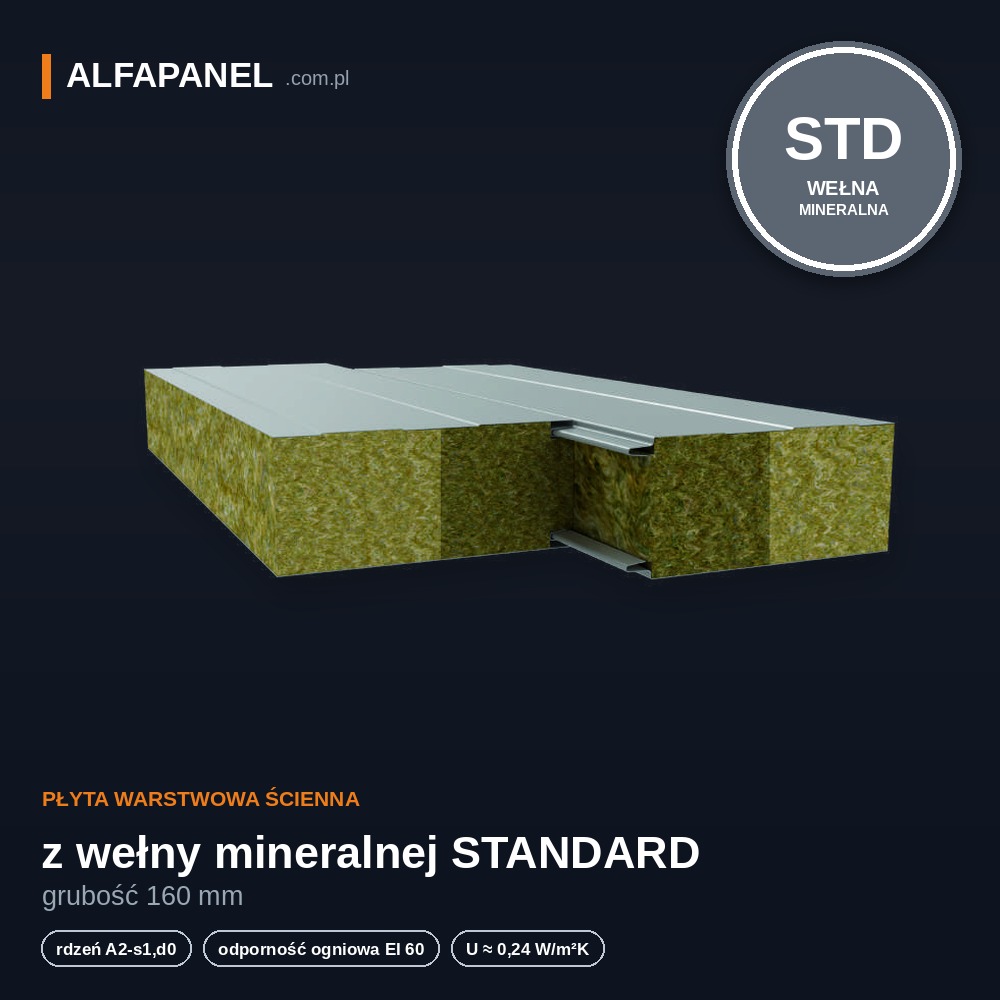

Płyta ścienna z wełny mineralnej STANDARD 160 mm — niepalna, klasa EI 60
Płyta warstwowa ścienna STANDARD 160 mm to niepalna przegroda z rdzeniem z twardej wełny mineralnej (reakcja na ogień A2-s1,d0). Wersja STANDARD w tej grubości osiąga odporność ogniową EI 60. Współczynnik U ≈ 0,24 W/m²K, izolacyjność akustyczna Rw ≈ 27 dB, masa 23,9 kg/m². Płyta MWF-U-160 — ekonomiczne rozwiązanie tam, gdzie wymóg ogniowy to EI 60 lub niższy. Jeśli projekt wymaga EI 120, wybierz MAX 160 mm.
Najważniejsze w 30 sekund
| Parametr (160 mm) | Wartość |
|---|---|
| Odporność ogniowa | EI 60 (wg klasyfikacji ogniowej) |
| Reakcja na ogień | A2-s1,d0 (niepalny), NRO |
| Współczynnik U | ≈ 0,24 W/m²K |
| Izolacyjność akustyczna | Rw ≈ 27 dB |
| Masa (0,5/0,5) | 23,9 kg/m² |
| Szczelność | klasa A (1200 Pa) |
| Norma | PN-EN 14509 |

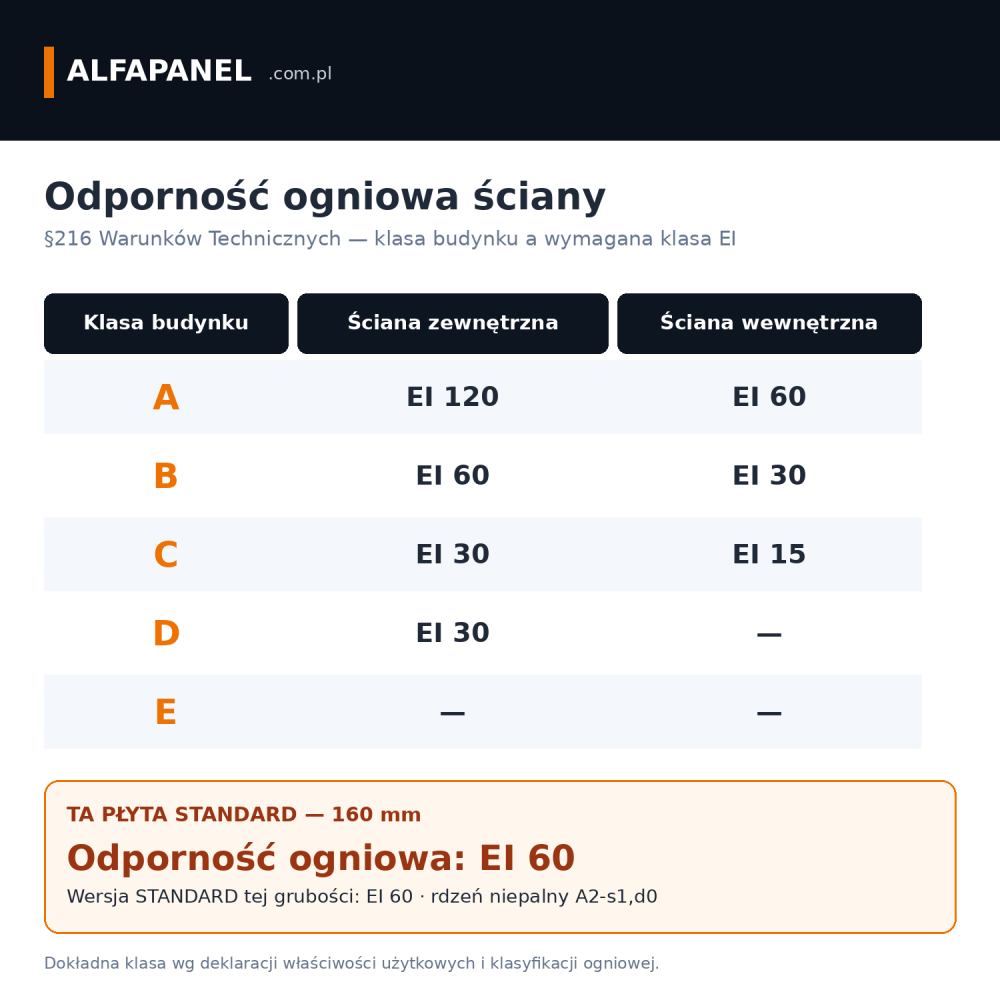

Odporność ogniowa EI 60 a Warunki Techniczne (§216)
Co daje EI 60: płyta STANDARD 160 mm spełnia wymagania dla ścian zewnętrznych budynków klas B, C i D oraz ścian wewnętrznych klasy A (EI 60) wg §216 Warunków Technicznych. Jeśli projekt wymaga klasy A zewnętrzna (EI 120) lub wyższej, wybierz MAX 160 mm.
| Klasa budynku | ściana zewnętrzna | ściana wewnętrzna |
|---|---|---|
| A | EI 120 ✗ | EI 60 ✓ |
| B | EI 60 ✓ | EI 30 ✓ |
| C | EI 30 ✓ | EI 15 ✓ |
| D | EI 30 ✓ | — |

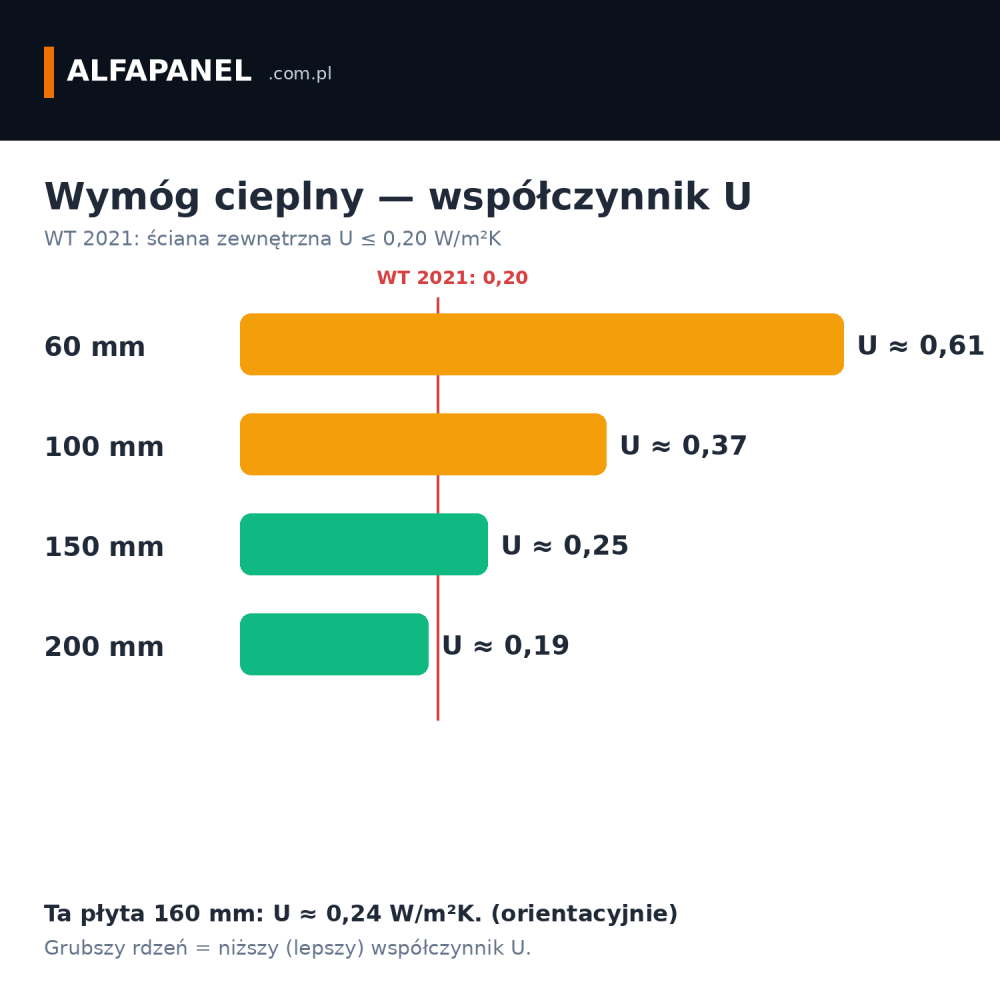

Izolacja cieplna — U ≈ 0,24 W/m²K
Dla tej grubości: U ≈ 0,24 W/m²K — dobry wynik wśród płyt ściennych z wełny mineralnej. Współczynnik nie spełnia wymogu WT 2021 (U ≤ 0,20) dla ścian zewnętrznych ogrzewanych. Na takie ściany dobień 200 mm.

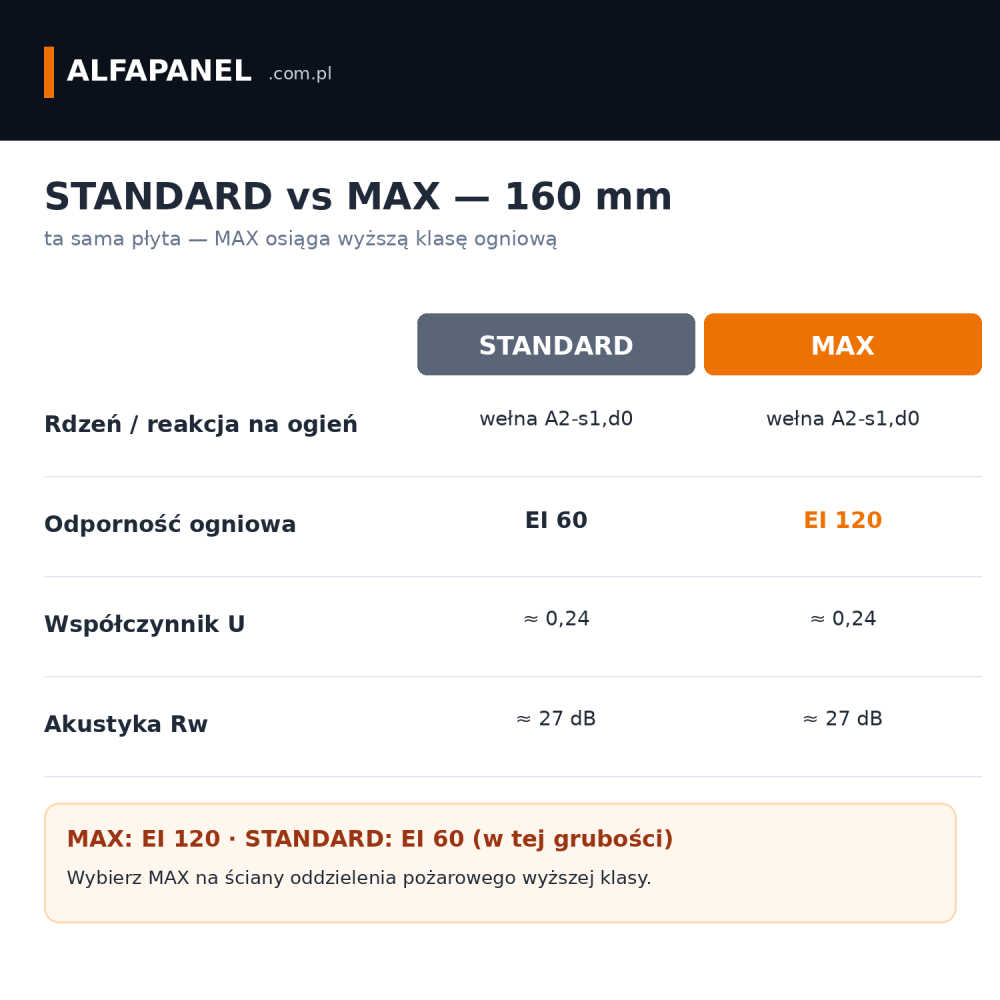

STANDARD czy MAX w grubości 160 mm?
W grubości 160 mm wersje różnią się odpornością ogniową: MAX osiąga EI 120, a STANDARD EI 60 — przy tym samym U (≈ 0,24) i akustyce (Rw ≈ 27 dB). Wersję STANDARD 160 mm wybierasz, gdy projekt dopuszcza klasę EI 60. Jeśli wymagana jest klasa EI 120, wybierz MAX 160 mm.
Porównanie grubości płyt ściennych z wełny mineralnej
Dobór grubości zależy od wymaganej klasy ogniowej i współczynnika U. Poniżej zestawienie dostępnych grubości płyt IzoWall MWF — kliknij, by przejść do produktu:
| Grubość | U (W/m²K) | MAX (EI) | STANDARD (EI) |
|---|---|---|---|
| 100 mm | 0,37 | EI 60 | EI 60 |
| 120 mm | 0,31 | EI 120 | EI 60 |
| 140 mm | 0,27 | EI 120 | EI 60 |
| 150 mm | 0,25 | EI 120 | EI 60 |
| 160 mm ← ta płyta | 0,24 | EI 120 | EI 60 |
| 180 mm | 0,21 | EI 120 | EI 60 |
| 200 mm | 0,19 | EI 240 | EI 60 |
Klasy odporności ogniowej — elementarz (film)
Krótki przewodnik po klasach odporności pożarowej budynku i wymaganiach dla ścian:

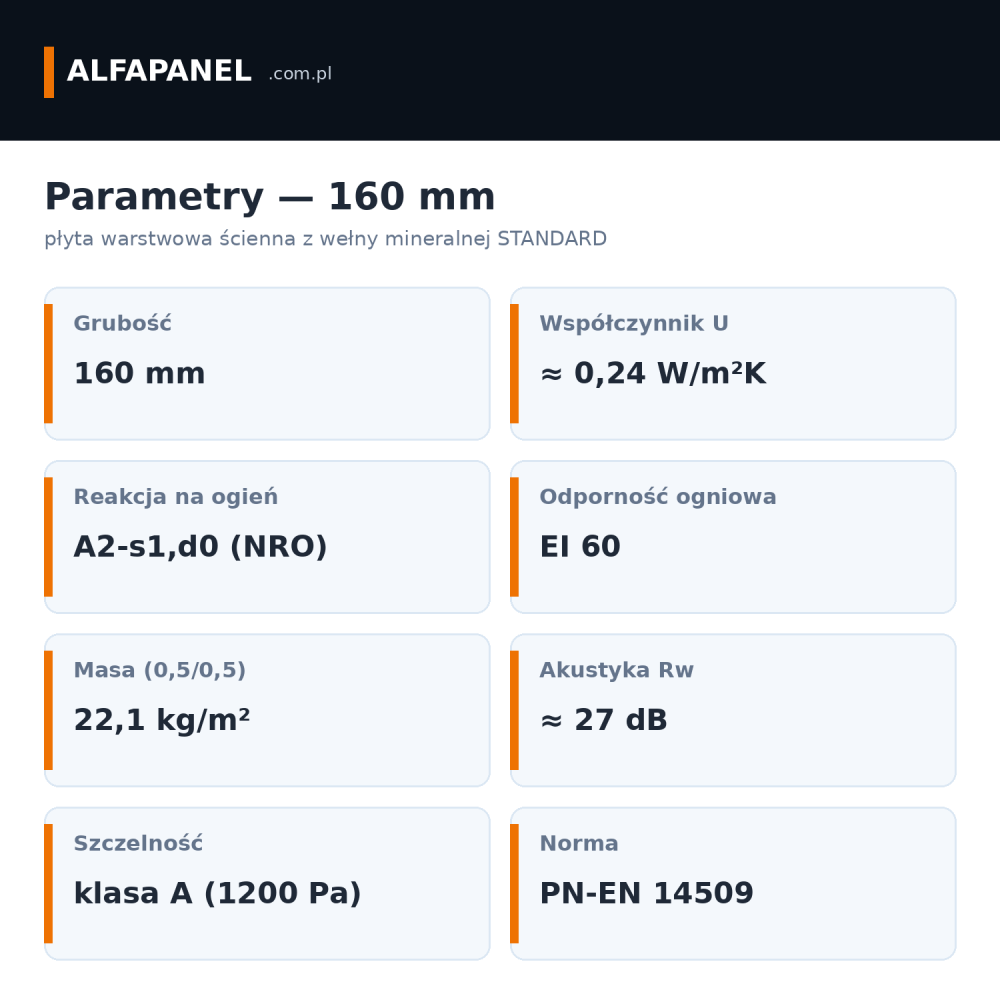

Parametry techniczne — 160 mm
Zastosowanie płyty STANDARD 160 mm
Grubość 160 mm wersji STANDARD (EI 60) sprawdza się na: ściany zewnętrzne hal klasy B i C (EI 60/30), elewacje magazynów i obiektów przemysłowych, ściany wewnętrzne wymagające klasy EI 60. Ekonomiczne rozwiązanie przy dobrej izolacyjności cieplnej (U 0,24). Montaż pionowy lub poziomy; podwójny zamek zapewnia szczelność klasy A (1200 Pa).
Możliwe kolory
Okładziny dostępne w 8 kolorach RAL podzielonych na trzy grupy cenowe. Kolor wybierasz przy zamówieniu.
Najczęściej zadawane pytania
W grubości 160 mm wersja STANDARD osiąga klasę EI 60. Rdzeń jest niepalny (A2-s1,d0, NRO).
Przy tej samej grubości, U i akustyce STANDARD osiąga EI 60, a MAX EI 120. STANDARD wybiera się, gdy klasa EI 60 wystarczy — osiąga się wtedy niŸszy koszt.
Nie — ściany zewnętrzne budynku klasy A wymagają EI 120. W tej grubości wybierz MAX 160 mm.
U ≈ 0,24 W/m²K nie spełnia wymogu WT 2021 (U ≤ 0,20) dla ścian zewnętrznych ogrzewanych. Na takie ściany dobień 200 mm.
Gdy projekt dopuszcza klasę EI 60: budownictwo klasy B, C, D lub ściany wewnętrzne klasy A. Niższy koszt przy tych samych parametrach cieplnych i akustycznych.
Źródła i normy
- §216 rozporządzenia w sprawie warunków technicznych — wymagane klasy odporności ogniowej ścian (A–E).
- PN-EN 13501-1 / 13501-2 — reakcja na ogień oraz klasyfikacja odporności ogniowej (EI).
- PN-EN 14509 — samonośne płyty warstwowe z rdzeniem izolacyjnym.
- Karta produktu i klasyfikacja ogniowa producenta — klasa EI dla grubości 160 mm (MWF-U): EI 60.
Autor opracowania
Tomasz Budkiewicz — dyrektor ds. rozwoju, 20 lat doświadczenia w branży płyt warstwowych i lekkiej obudowy. Doradza przy doborze klas ogniowych, grubości i przegród ściennych pod wymagania projektu i przepisy.
